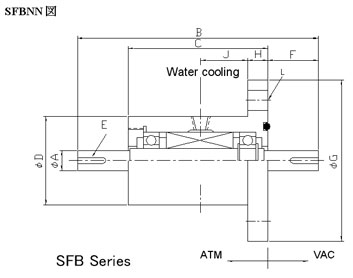

SFBNNシリーズ
| 荷 重 | 普通荷重 | |||
|---|---|---|---|---|
| 型 番 | SFB006NN | SFB010NN | SFB012NN | SFB020NN |
| A |  |
 |
 |
 |
| B | 97.5 | 119.5 | 179 | 211 |
| C | 57.5 | 69.5 | 73.5 | 81.5 |
| D | 38 | 44 | 48 | 63 |
| E | 深0.5長12 (フラット面) |
巾3深1.8長14 | 巾4深2.5長20 | 巾6深3.5長25 |
| F | 20 | 25 | 30 | 35 |
| G | 80 | 80 | 90 | 105 |
| H | 10 | 10 | 10 | 10 |
| J | 18 | 24 | 27 | 31 |
| I | 4-Φ10/PD60 | 4-Φ10/PD60 | 4-Φ10/PD70 | 4-Φ10/PD85 |
| 型 番 | SFB006NN | SFB010NN | SFB012NN | SFB020NN |
|---|---|---|---|---|
| 軸径 | Φ6 | Φ10 | Φ12 | Φ20 |
| 許容伝達トルク (Kg・cm) | 9.7 | 62 | 124 | 615 |
| 耐真空度(Pa) | 10-6 | |||
| 許容Heﾘｰｸ量(Pa・m3/sec) | <10-12 | |||
| 耐差圧(kg/cm2 ) | 3 | |||
| 使用温度(℃) | 0～80℃ （高温・ 高速回転は水冷式をご指定下さい） | |||
| 使用雰囲気 | 不活性ガス | |||
| 真空側軸受型式 | 627 | 6001 | 6002 | 6005 |
| 大気側軸受型式 | 627 | 6001 | 6002 | 6005 |
| 軸受材質 | SUS440C | |||
| ハウジング/軸材質 | SUS304/SUS630 | |||
